中青建安集团图纸智能审查应用上线，打造图纸会审AI赋能新范式

图纸会审是工程建设开工前的关键关口，直接关系到施工质量、安全与成本控制。为提升图纸会审效率与质量，进一步保障项目高质量建设，中青建安集团旗下易建科技公司聚焦AI赋能建筑行业的研发与应用，自主研发图纸智能审查应用，探索出一条AI赋能建筑质量管理的落地路径。

行业痛点：图纸会审“体量大、规范杂、协同难”

按照工程建设管理要求，建筑工程施工图纸会审必须在开工前完成，把错、漏、碰、缺消灭在施工之前。面对动辄上百张、覆盖多专业的施工图，如何高效完成审查、避免施工阶段返工和隐患，是行业长期面临的难题。传统人工会审长期面临三重挑战：图纸体量大，需要人工逐项核对，完整耗时长；现行国标、行标、图集内容庞杂，审查质量高度依赖个人经验；跨专业协同难，建筑、结构、水暖电各专业图纸之间可能存在设计冲突，造成返工。

图纸智能审查：一条流水线走完会审全程

为解决图纸会审痛点，易建科技将长期工程管理经验与智能建造成果相结合，自主研发图纸智能审查应用。该应用审查过程全程可视化，进度、问题、结论实时可查，有效提升审查效率和质量。

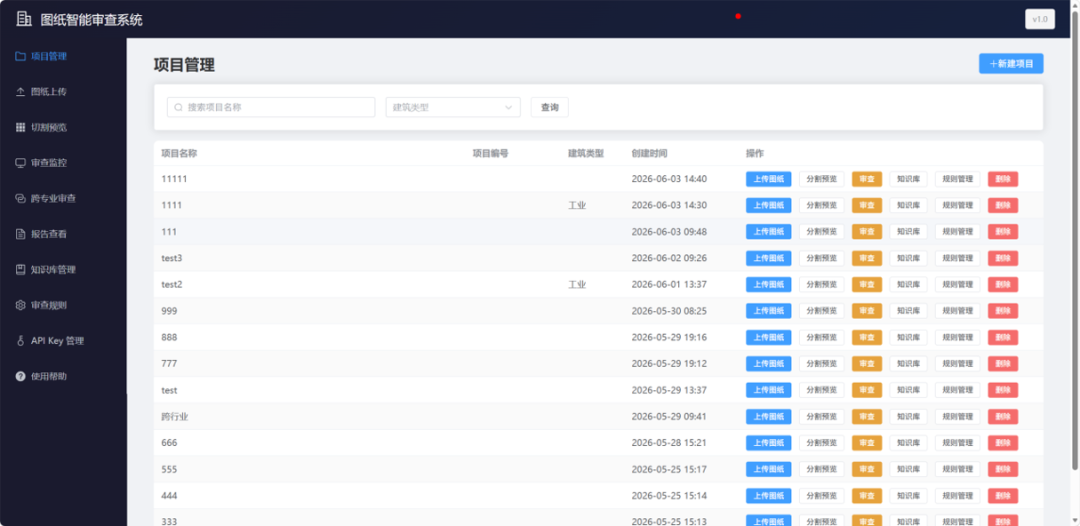

图纸智能审查应用按照项目归集图纸、审查任务与会审报告，方便用户查询。

智能分割：图纸入库先做“精准切片”

一套施工图上传至图纸智能审查应用后，AI首先完成“切片”：自动检测图框、识别图签栏中的图号、图名与专业归属，将整册图纸拆分为一张张标准子图，并对每张子图进行质量检查。随后，审查人员可查看每一张子图，进一步修改图名、调整切分范围、重新分割，确认无误后才会进入图纸审查流程。从源头上做到“AI干得快、人把得准”。

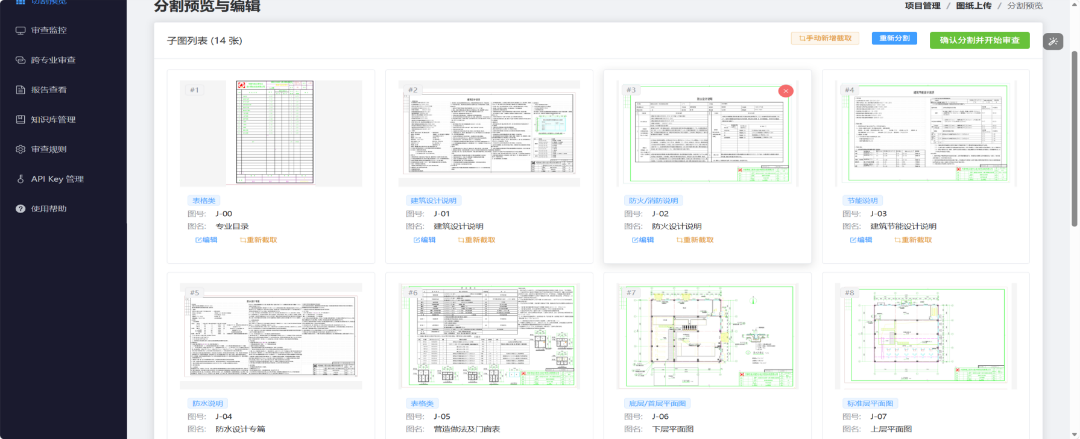

分割预览与编辑界面：AI自动拆分子图，人工修改确认后进入图纸审查流程。

多模态大模型：像老师傅一样“看图说话”

设计图纸大量信息以图元、符号、线条表达。传统审查路线通过OCR文字识别实现，只能进行文字提取，无法获取钢筋布置、管道走向、尺寸标注、空间关系等视觉信息，多环节串联造成误差累积。

为解决这一难题，易建科技采用端到端多模态审查架构，将图像与知识库上下文一并交给多模态大模型，单次调用即可输出审查结论。图纸智能审查应用像审图专家一样“看图说话”，从规范符合性、图纸完整性、设计一致性、技术合理性、安全关键点五个维度逐项研判，并对发现问题的严重程度、所在位置、视觉证据与规范依据进行具体标注。

规范知识库+混合检索：让审图“有据可依”

AI审图，审出问题只是第一步，关键在于“以规范说话”。图纸智能审查应用将图纸会审要点与规范条文结构化建库，覆盖图纸完整性、说明一致性、基准统一、防火与疏散、防水构造等核心审查维度。

审查过程中按图纸类型与场景智能检索匹配条款，运用“关键词匹配+语义向量检索”双引擎混合召回，两路召回结果经综合折中排序算法合并排序，确保问题判定条条有出处、句句可追溯，避免审查结果“凭感觉说话”。

跨专业“双路”协同

建筑工程施工图涵盖建筑、结构、给排水、暖通、电气等多个专业。面对图纸审查中可能出现的跨专业矛盾，易建科技创新采用“双路”协同机制：一条路走结构化数据，直接解析CAD矢量数据的几何与语义信息做精确比对；另一条路走视觉多模态，对不同专业子图进行图面级的关联审查。两条路径的审查结果融合归集、统一呈现。不仅单张图纸审得好，整套图纸内部的矛盾也不遗漏。

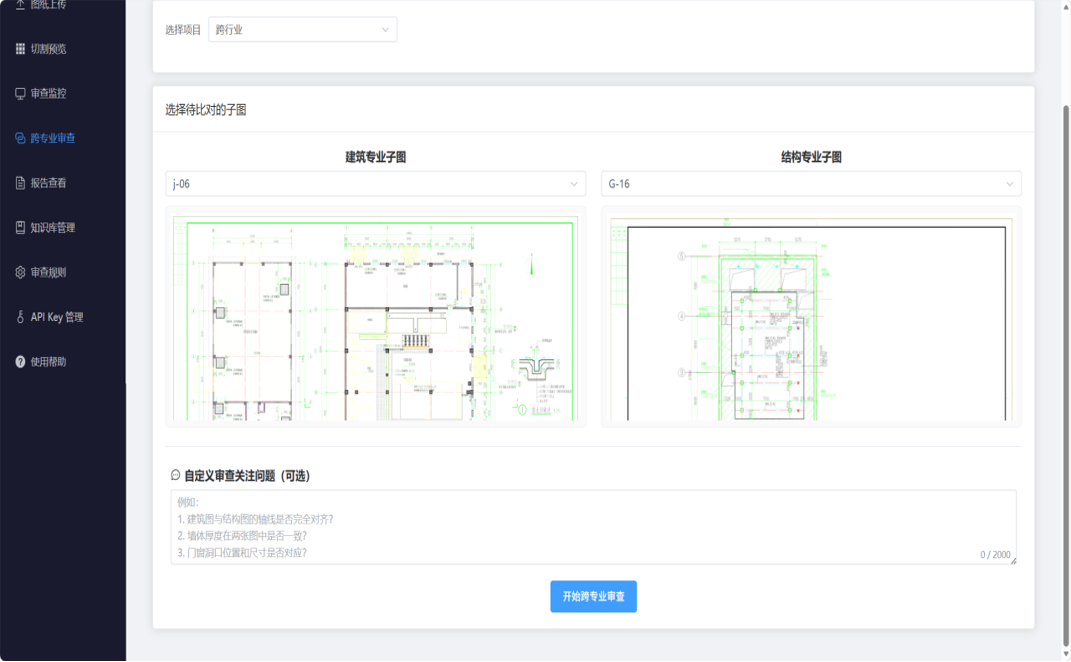

跨专业审查界面：建筑与结构专业子图对照审查，支持自定义关注问题。

会审报告一键生成

会审完成后，图纸智能审查应用自动汇总问题清单，按“严重/一般/建议”分级、区分“单图审查/交叉审查”来源并统计问题总数，同时按照工程惯例生成规范格式的《图纸会审记录》，并支持一键导出Word、PDF，可直接用于会审签认与资料归档。

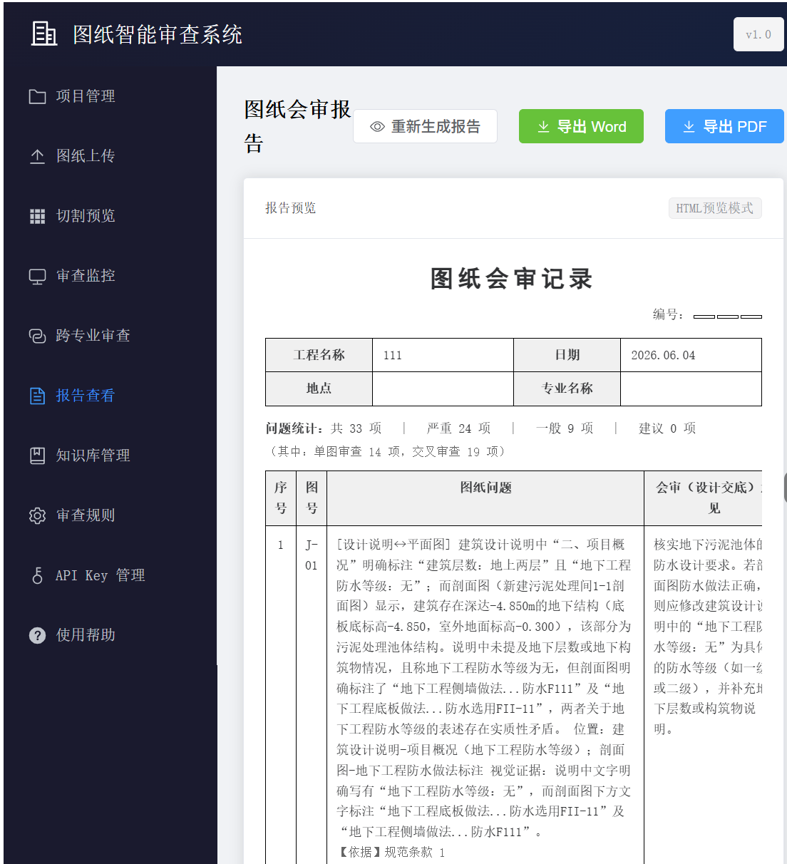

图纸智能审查应用自动生成《图纸会审记录》，支持导出Word/PDF归档。

应用价值：图纸审查从“人海战术”转向“人机协同”

图纸智能审查应用以“AI初筛+人工复核”为核心，有效解决了图纸会审任务重、跨专业协同难等痛点，推动图纸审查从“人海战术”向“人机协同”转变，大大提升了审查效率和精度。

01 提质

强制性条文与各专业审查要点全覆盖，AI逐张筛查、点面结合，隐患检出率显著提升，把质量隐患拦截在影响形成之前。

02 增效

AI分钟级完成单图初审，批量并发分析+自动报告，图纸审查从“逐张翻图”转向“聚焦复核”，会审时间大幅压缩。

03 降本

错漏碰缺与隐蔽隐患早发现、早整改，减少施工阶段变更返工，降低人工巡检人力成本与后期维修费用。

未来展望：深化应用赋能集团高质量发展

为保障该应用全面适配实际业务需要，易建科技组织行业专家、技术骨干与AI开发工程师，多次进行场景应用、调试迭代和总结改进。试运行期间，该应用累计审查项目图纸175套，筛查颗粒度显著提升，目前已正式上线投入使用。

未来，集团将继续以“图纸智审”为着力点，扩充水暖电等专业审查规则、引入更多规范图集，让审查标准随规范更新与项目特点动态进化，深化跨系统数据协同，积极探索人工智能技术在建筑业的创新应用，大力发展新质生产力，助推集团及建筑行业高质量发展。
